AST-порталы (параллельно-отодвижные)
Данная статья содержит инструкцию по монтажу и замеру параллельно-отодвижных порталов.
Описание параллельно-отодвижных систем можно посмотреть в соответствующем продуктовом разделе.
Отдельным файлом данную инструкцию можно скачать тут.
1. Общие сведения. Описание конструкции. Условия для технической возможности монтажа.
Для устройства портала используются рама 65х156мм, створки 101мм импост 96мм профильной системы Rehau Intelio Slide, порог SIEGENIA-AUBI и фурнитура Roto Patio Inowa. Одно поле остекления всегда глухое. Используемая система позволяет параллельно сдвигать створку обеспечить прижим створки при закрытии ручкой. Конструкция приходит на объект в собранном виде, стеклопакеты отдельно. На рис. 4 к раме закреплены 2 подставочных профиля, замер возможен как с подставочными, так и без, по согласованию с клиентом.

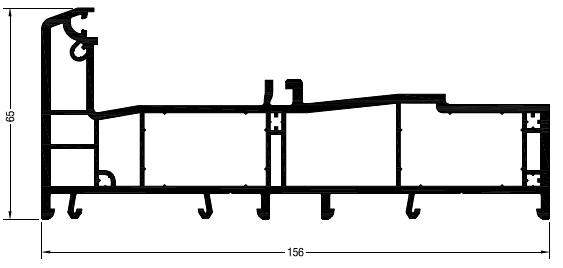

Рис.1 Профиль рамы

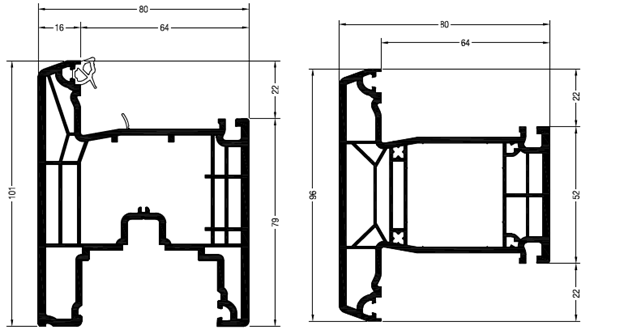

Рис. 2 Профиль створки Рис. 3 Профиль импоста

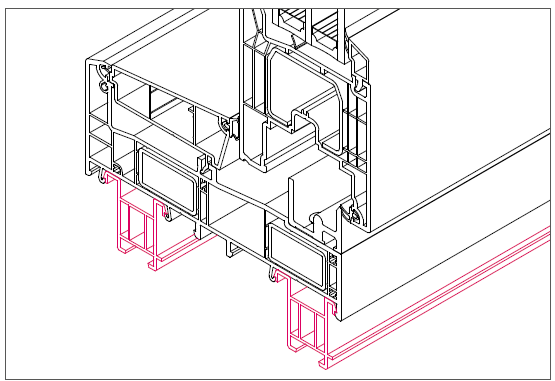

Рис.4 Профиль рамы с подставочными профилями, крышкой коробки и армированием.
2. Монтаж системы Rehau Intelio Slide
1. Изделие поставляется на объект в собранном состоянии без стеклопакетов.
2. Провести входной контроль изделия. Защитную пленку удалить.
3. Снять подвижную створку, для этого вставить ручку, створку открыть, сдвигая в сторону, отвернуть саморезы крепления верхней направляющей. Верх створки наклонить на себя и снять с нижней опорной шины.
4. Снять штапики глухой части, промаркировать
5. Подготовить раму для крепления в проем, для этого снять нижнюю опорную шину, просверлить технологические отверстия под анкер шурупы по схеме указанной на рис. 6. Схема мест сверления профилей коробки и порога указаны на рис. 7

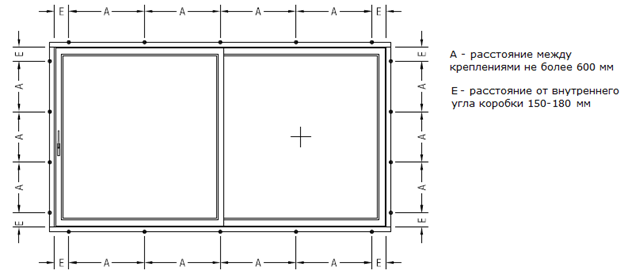

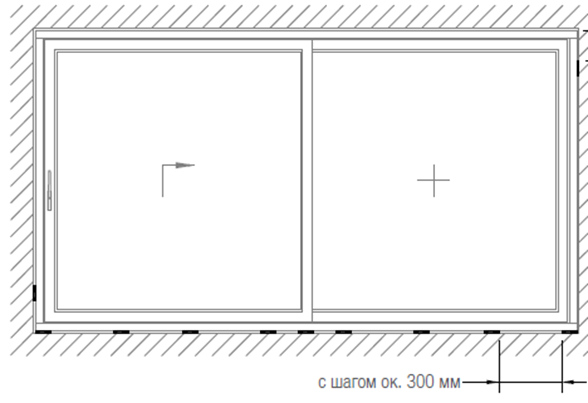

Рис.6 Схема расположения опорных колодок и крепежных элементов
6. Допуск на монтаж составляет 0.5 мм/м, и не более 1мм на всю длину / высоту изделия. Низ, боковые части рамы закрепить в проеме, контролируя отклонения по лазерному уровню. Верх рамы выставить по рулетке, контролируя размер от низа рамы, закрепить. Отклонения не допускаются.
7. Установить нижнюю опорную шину.

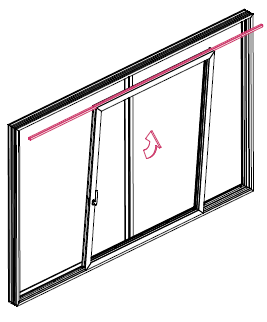

8. Подготовить активную створку для установки в раму, для этого завести сбоку верхнюю направляющую в верхний паз профиля створки. Створку установить наклонно на нижнюю направляющую, по центру горизонтального профиля повернуть створку в вертикальное положение, закрепить верхнюю направляющую к профилю коробки саморезами. Рис.8
9. Силами не менее двух человек установить стеклопакеты в глухую створку и активные створки на дистанционные подкладки. При установке с/п в активную створку, створка должна быть в закрытом положении. Схема установки подкладок указана на рис. 9. При размерах стеклопакетов более 1300 мм в створки ставятся дополнительные дистанционные подкладки, например в области ручек и напротив мест запирания. Несущие подкладки сдвижной створки должны устанавливаться строго над роликами, при наличии спаренных роликов — посередине спарки. Установить штапики сначала короткие, затем длинные. Установка подкладок указана на рис. 9

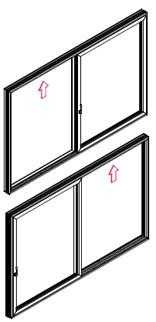

Рис. 8 Установка активной створки

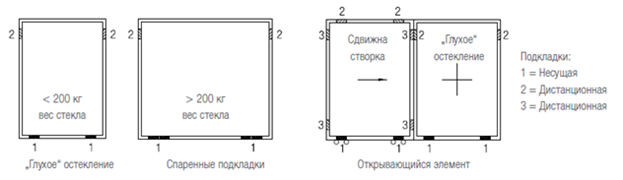

Рис. 9 Установка подкладок при монтаже сп.
10. Установить ручку, замок, проверить работу фурнитуры. Ручка вниз – положение закрыто, при переводе ручки вверх происходит параллельный отвод створки на роликах, створку можно перемещать. Проверить створки на плавность хода – они должны перемещаться плавно, без рывков и заеданий.
11. Произвести заполнение монтажного шва по периметру коробки. Примеры устройства монтажных швов указаны на рис. 10 и 11.

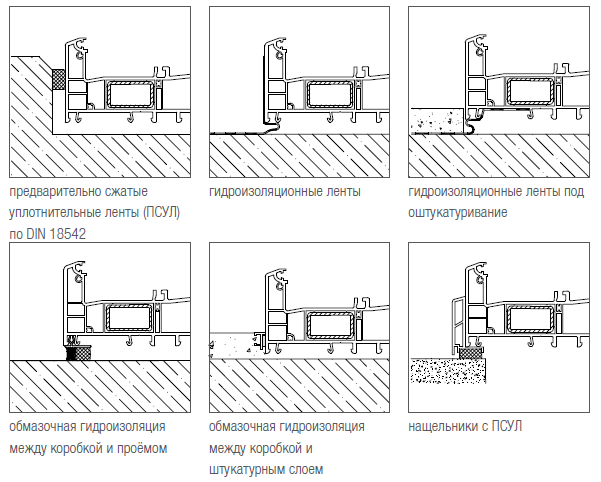

Рис. 10 Примеры устройства гидроизоляции монтажных швов

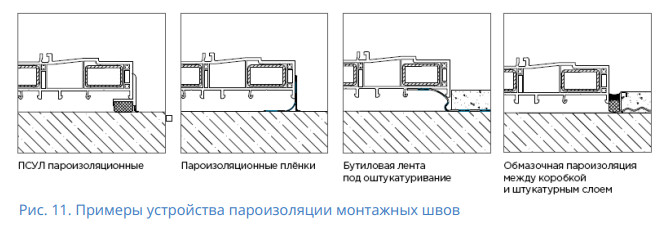

Рис. 11 Примеры устройства пароизоляции монтажных швов
3. Замер системы Rehau Intelio Slide
1. Для замера данной конструкции необходимо с заказчиком согласовать все узлы примыкания, тип крепления, отрисовать узлы и взять подпись заказчика.
2. Нижний узел примыкания возможен как с подставочными, так и без подставочных профилей.
3. Довести до клиента: для заполнения монтажного шва снизу необходим монтажный зазор, поэтому рекомендуется установка на черновой пол.
Если установка без подставочного профиля, то монтажный зазор снизу 25мм (минимальный по ГОСТ 30971-12).
4. При установке конструкции в деревянный проем, необходима абсолютно жесткая установочная площадка, исключающая любой прогиб под нагрузкой.
5. Установка конструкции в пустотелый кирпич / керамоблок (поротерм) возможна только с использованием химических анкеров по типу Fischer FIS VS 150 C, с согласованием руководителя специалистов по монтажу возможности их применения.
6. Отразить в листе замера уровень чистового пола — дать размерную привязку от верхней балки проема до нижней точки установки конструкции. Если уровень чистового пола с улицы и стороны помещения имеет разную высоту, соответственно указать две привязки, одна требуется монтажникам для определения высоты установки конструкции, вторая для клиента – до какой высоты возможна отделка после монтажа.
7. Провести расчет высоты, ширины конструкции с учетом монтажных зазоров положенных по Гост 30971-2012 (таб.1). Для проемов с четвертью заход верхней и боковых балок в каждую четверть такой же, как и при стандартных замерах оконной серии (20-25мм).
Уровень чистового пола со стороны улицы и стороны помещения указан на рис. 12

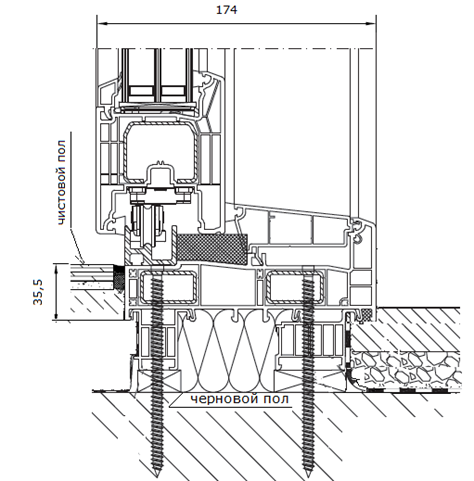

Рис. 12 Пример нижнего узла примыкания с подставочным профилем и уровнями чистового и чернового пола.
Таб.1 Размеры монтажных зазоров по Гост 30971-2012
а — боковой монтажный зазор, b — фронтальный монтажный зазор
